Basınç Yönetimi (BKV)

SMART PCS — Basınç Yönetim Alanı (BKV)

Aktüatörlü basınç kırıcı vanayı yönetir: giriş/filtre/çıkış basınçları, aktüatör pozisyonu, oto-manuel ve set basınç; kayıp-kaçağı azaltır.

MarkaEnvest
ModelSMART PCS (AQUA CNT 100S)
Yazılım sürümüAqua-BKV V1.1
Protokol (sürücü)Modbus TCP/IP Ethernet
Paket113 tag · 3 hesaplanan · 8 ekran · 216 KB
Ürün sayfasıenvest.com.tr ↗
↓ Paketi indir (.mhpkg.json) Ekranları gör Nasıl kurulur?

SHA-256 6a62d79ace2c4ed4… · güncelleme 2026-10-17

Ne yapar?

SMART PCS, basınç yönetim alanlarını otomatik işleten tümleşik bir sistemdir: oransal aktüatörlü pilot kontrollü basınç kırıcı vana (BKV), AQUA CNT 100S kontrol cihazı, düz boru mesafesi istemeyen elektromanyetik debimetre, pislik tutucu, üç basınç sensörü, akü ve güneş paneli. DN150 için mekanik genişliği 110 cm olduğundan dar menhollere sığar.

Paket Aqua-BKV V1.1 yazılımı için 113 tag, BKV istasyon ekranı, 7 ayar ekranı ve 3 hesaplanan tag içerir.

Nasıl çalışır?

Neden?

Hat basıncı ne kadar yüksekse sızıntılardan o kadar çok su kaybolur; boru patlamalarının çoğu da ani basınç değişimlerinden olur. Basıncı tüketime göre en düşük güvenli değerde tutmak hem suyu hem enerjiyi korur, altyapının ömrünü uzatır.

Çalışma modları

  • Manuel: BKV çıkış basıncı kullanıcının girdiği değere aktüatörle getirilir.
  • Zaman programlı: 12 saat dilimi için ayrı set basınç; bayram ve tatil günleri için ayrı program.
  • Uç nokta referansı: şebekedeki başka bir AQUA CNT'nin okuduğu basınç, istenen değere gelecek şekilde vana ayarlanır (PID).

Emniyet

Debi ve giriş basıncı için alt/üst sınırlar tanımlanır; alarmda vananın tam kapanması, tam açılması ya da belli bir orana gelmesi gibi acil durum senaryoları uygulanır. Enerji kesintisinde akülerle 48 saate kadar çalışır.

Kurulunca nasıl görünür?

Aynı paket MergenHub sunucusuna (web arayüzü, her bilgisayardan) ve MergenHub Mobil uygulamasına kurulur. Aşağıdakiler paketin oluşturduğu ekranlar — gerçek uygulamalardan, benzetilmiş saha değerleriyle alındı.

MergenHub · SCADA

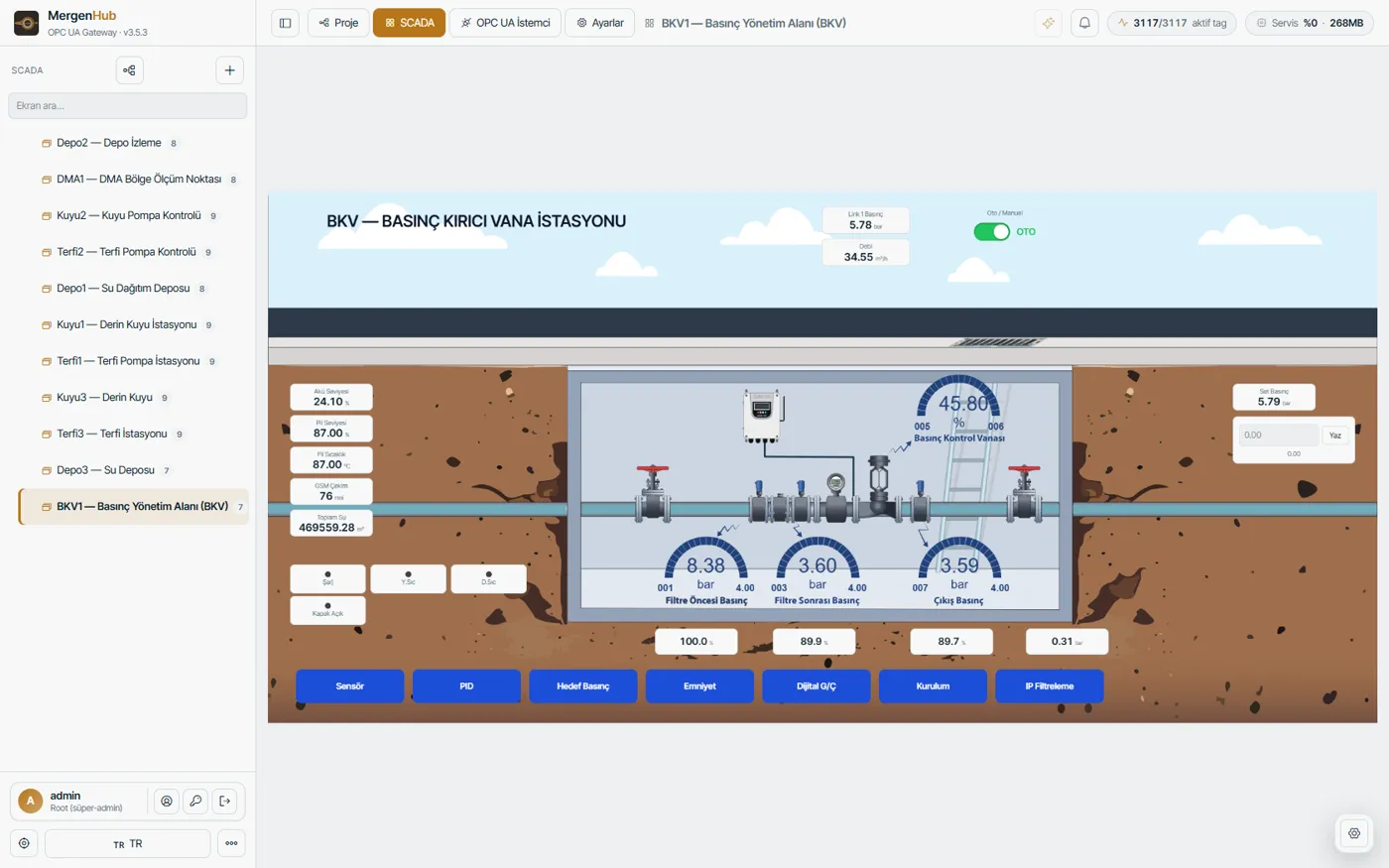

MergenHub ana ekranı: Envest SMART PCS (AQUA CNT 100S)
Bilgisayarda · MergenHub web arayüzü — 3B çizimli istasyon ekranı, canlı değerler, kumanda ve ayar düğmeleri

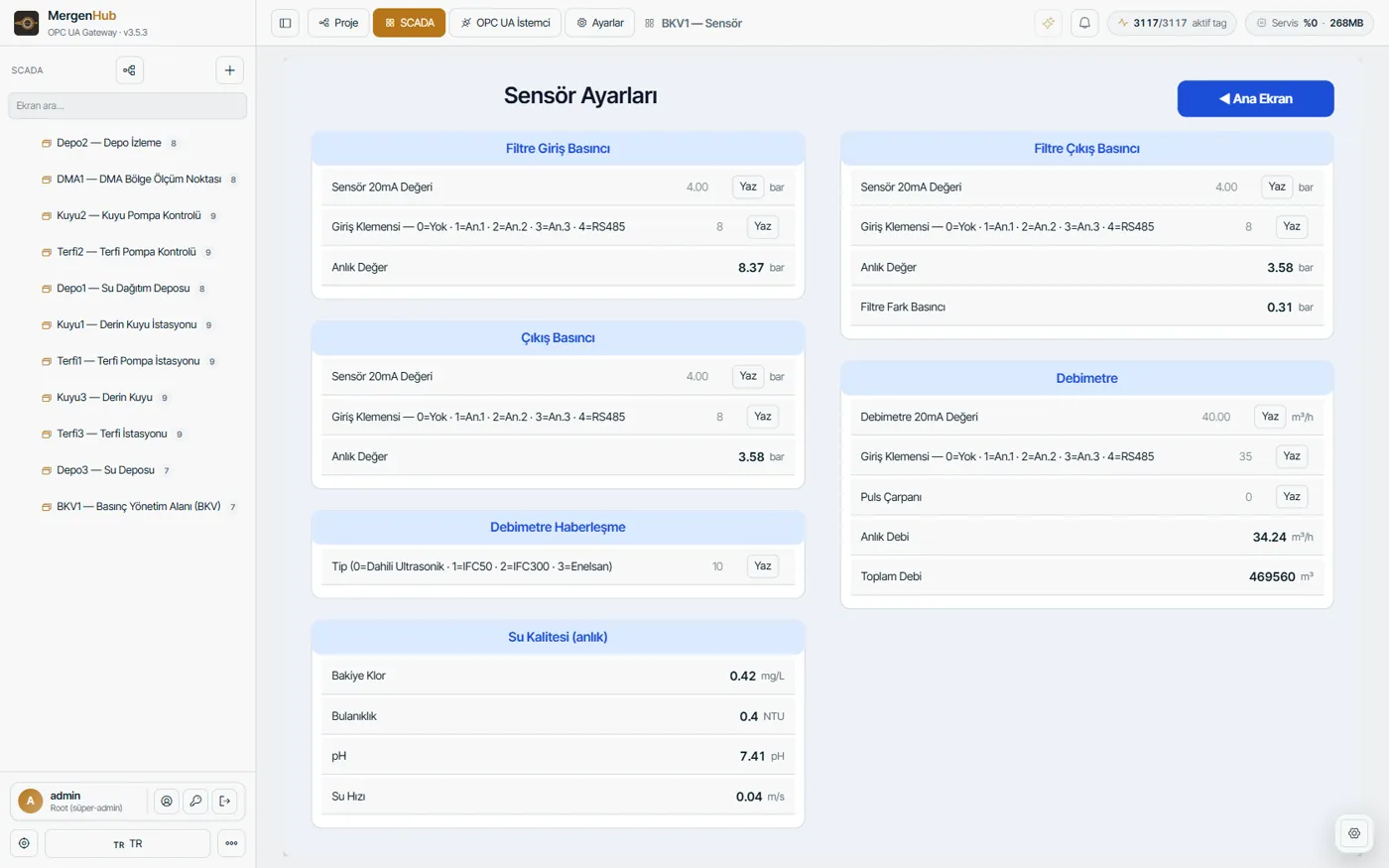

Ayar ekranı: Envest SMART PCS (AQUA CNT 100S)Ayar ekranı (düğmelerden açılan ekranlardan biri) ↗

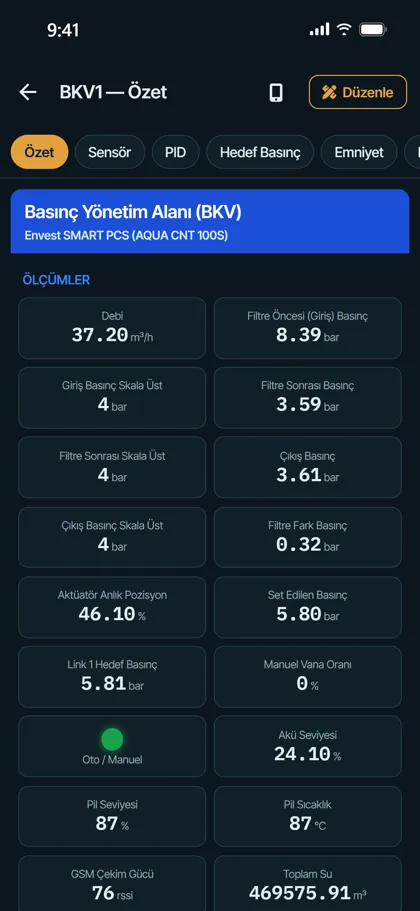

Telefonda özet: Envest SMART PCS (AQUA CNT 100S)Özet

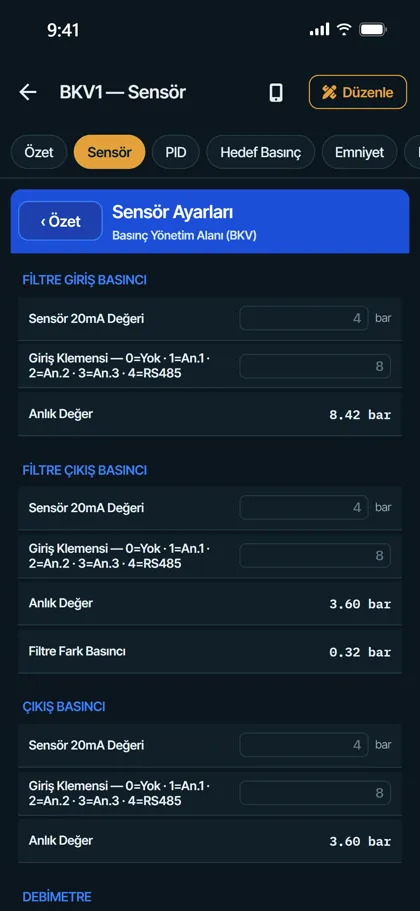

Telefonda ayar sekmesi: Envest SMART PCS (AQUA CNT 100S)Ayar sekmesi
Telefonda · MergenHub Mobil — telefona göre tek sütunlu özet ve ayar sekmeleri

Paketin içeriği

113tag (register haritası)
3hesaplanan tag
8ekran
8telefon ekranı
3kurulum sorusu
  • 113 tag (Aqua-BKV V1.1)
  • BKV istasyon ekranı ve 7 ayar ekranı
  • Giriş, filtre çıkış ve sistem çıkış basınçları; aktüatör pozisyonu
  • Manuel, zaman programlı ve uç nokta referanslı basınç kontrolü
  • Modbus TCP (GSM)

Kurulumda sorulanlar

Kanal ve cihaz adının yanında yalnız bunlar sorulur; geri kalan her şey hazır gelir.

AlanVarsayılanAçıklama
IP adresi *—
Bağlantı
Port *502
Unit ID *1

Ekranlar

  • BKV1 — Basınç Yönetim Alanı (BKV)1903×912
  • BKV1 — Sensörayar ekranı · 1240×918
  • BKV1 — PIDayar ekranı · 1240×368
  • BKV1 — Hedef Basınçayar ekranı · 1240×356
  • BKV1 — Emniyetayar ekranı · 1240×574
  • BKV1 — Dijital G/Çayar ekranı · 1240×528
  • BKV1 — Kurulumayar ekranı · 1240×620
  • BKV1 — IP Filtrelemeayar ekranı · 1240×356

Telefon ekranları (MergenHub Mobil, telefon modu)

  • BKV1 — Özetözet
  • BKV1 — Sensörayar sekmesi
  • BKV1 — PIDayar sekmesi
  • BKV1 — Hedef Basınçayar sekmesi
  • BKV1 — Emniyetayar sekmesi
  • BKV1 — Dijital G/Çayar sekmesi
  • BKV1 — Kurulumayar sekmesi
  • BKV1 — IP Filtrelemeayar sekmesi

Ekranlar kurulumdan sonra tamamen düzenlenebilir. MergenHub sunucusuna 3B çizimli ana ekran ve geniş ayar ekranları kurulur; MergenHub Mobil telefon modunda ise özet ekranı ve tek sütunlu ayar sekmeleri kurulur.

Tag listesi

113 tag
AdAdresTipErişimAçıklama
021_PILSEVIYE400021Wordoku/yaz
024400024Wordoku/yaz
095_LOGTUTMASIKLIGI400095Wordoku/yaz
096_KAYITLILOGBLOK400096DWordoku/yaz
098_KAYITLISAYFASAYISI400098Wordoku/yaz
099_GOSTERILECEKSAYFASAYISI400099Wordoku/yaz
AcmaRoleCikis400093Wordoku/yaz
AktuatorAnlikPoz400001Wordoku/yaz
AktuatorStatus400002Wordoku/yaz
AlarmDurumHaraketSaniye400054Wordoku/yaz
AlarmDurumPozisyon400053Wordoku/yaz
ALARMLAR400019Wordoku/yaz
AnalogPozSecimGiris400090Wordoku/yaz
BakiyeKlor400006Wordoku/yaz
BeslemeVoltaji400023Wordoku/yaz
Bulaniklik400008Wordoku/yaz
CikisBasinc400207Floatoku/yaz
CikisBasincGiris400087Wordoku/yaz
CikisBasincSet400083Wordoku/yaz
CONTROLWORD1400027Wordoku/yaz
CONTROLWORD2400028Wordoku/yaz
CumaSaatiSet400078Wordoku/yaz
Debi400201Floatoku/yaz
DEBI_GIRIS400084Wordoku/yaz
Debi_Set400080Wordoku/yaz
DEBIMETREPULSCARPANI400091Wordoku/yaz
DebimetreTipSecim400092Wordoku/yaz
DijitalCikislar400026Wordoku/yaz
DijitalGirisler400015Wordoku/yaz
RTCUnixTime400016DWordoku/yaz
FiltreCikisBasinc400205Floatoku/yaz
FiltreCikisBasincGiris400086Wordoku/yaz
FiltreCikisBasincSet400082Wordoku/yaz
FiltreFarkBasinc400012Wordoku/yaz
GirisBasinc400203Floatoku/yaz
GirisBasincGiris400085Wordoku/yaz
GirisBasincSet400081Wordoku/yaz
HatKORUMAMAX_BASINC400050Wordoku/yaz
hatKORUMAMAX_DEBI400052Wordoku/yaz
HatKORUMAMIN_BASINC400049Wordoku/yaz
HatKORUMAMIN_DEBI400051Wordoku/yaz
HEDEFBESLEMEIP1400042Wordoku/yaz
HEDEFBESLEMEIP2400043Wordoku/yaz
HEDEFBESLEMEIP3400044Wordoku/yaz
HEDEFBESLEMEIP4400045Wordoku/yaz
HEDEFBESLEMEMODBUSADRES400046Wordoku/yaz
HEDEFBESLEMEMODBUSID400047Wordoku/yaz
HEDEFBESLEMEMODBUSPORT400048Wordoku/yaz
IZINLIIP1_1400034Wordoku/yaz
IZINLIIP1_2400035Wordoku/yaz
IZINLIIP1_3400036Wordoku/yaz
IZINLIIP1_4400037Wordoku/yaz
IZINLIIP2_1400038Wordoku/yaz
IZINLIIP2_2400039Wordoku/yaz
IZINLIIP2_3400040Wordoku/yaz
IZINLIIP2_4400041Wordoku/yaz
KapakAcildiDedektorGiris400089Wordoku/yaz
KapatmaRoleCikis400094Wordoku/yaz
LinklemeHedefBasinc400013Wordoku/yaz
MANUELVANAORANI400029Wordoku/yaz
PazarSaatiSet400079Wordoku/yaz
PH400007Wordoku/yaz
PID_BasincGirisSecim400030Wordoku/yaz
PID_ZamanSaniye400031Wordoku/yaz
PILSicaklik400022Shortoku/yaz
SetEdilenBasinc400014Wordoku/yaz
STATUSWORD400020Wordoku/yaz
SuBaskiniGirisSecim400088Wordoku/yaz
ToplamDebimetre400003Floatoku/yaz
UYARILAR400018Wordoku/yaz
XP_1_Set400066Wordoku/yaz
XP_10_Set400075Wordoku/yaz
XP_10Bit_11Bas400064Wordoku/yaz
XP_11_Set400076Wordoku/yaz
XP_11Bit_12Bas400065Wordoku/yaz
XP_12_Set400077Wordoku/yaz
XP_1Bit_2Bas400055Wordoku/yaz
XP_2_Set400067Wordoku/yaz
XP_2Bit_3Bas400056Wordoku/yaz
XP_3_Set400068Wordoku/yaz
XP_3Bit_4Bas400057Wordoku/yaz
XP_4_Set400069Wordoku/yaz
XP_4Bit_5Bas400058Wordoku/yaz
XP_5_Set400070Wordoku/yaz
XP_5Bit_6Bas400059Wordoku/yaz
XP_6_Set400071Wordoku/yaz
XP_6Bit_7Bas400060Wordoku/yaz
XP_7_Set400072Wordoku/yaz
XP_7Bit_8Bas400061Wordoku/yaz
XP_8_Set400073Wordoku/yaz
XP_8Bit_9Bas400062Wordoku/yaz
XP_9_Set400074Wordoku/yaz
XP_9Bit_10Bas400063Wordoku/yaz
otoman400028.0Booleanoku/yaz
PilSarjOluyor400020.1Booleanoku/yaz
PilSicaklikDusuk400020.5Booleanoku/yaz
PilSicaklikYuksek400020.6Booleanoku/yaz
Al_Subaskini400018.9Booleanoku/yaz
Al_KapiAcik400018.10Booleanoku/yaz
Al_GirisVoltajYuksek400018.11Booleanoku/yaz
AktuatorAdim400024DWordoku/yaz
GsmCekimGucu400026Wordoku/yaz
XACT_AktuatorKirinimBasinc400090Wordoku/yaz
AktuatorMaxKonum400093DWordoku/yaz
VanaManuelAc400027.3Booleanoku/yaz
VanaManuelKapat400027.4Booleanoku/yaz
XACT_VanaKapaliKonumSet400027.5Booleanoku/yaz
XACT_VanaAcikKonumSet400027.6Booleanoku/yaz
XACT_SistemAktifPasif400028.4Booleanoku/yaz
T_SuSayac400003Floatoku/yaz
AlarmResetle400027.0Booleanoku/yaz
SuHizi400006Wordoku/yaz
PidOluAlanYuzde400033Wordoku/yaz

Nasıl kurulur?

MergenHub sunucusu

  1. Web arayüzü › Cihaz Kütüphanesi
  2. Bu cihazı bulun, işaretleyin, Kur
  3. IP ve istasyon adını girin

MergenHub Mobil

  1. Cihaz ekle › Cihaz kütüphanesi
  2. Sunucu modunda da telefon modunda da çalışır
  3. Kurulum sorularını yanıtlayın

Dosya + yapay zekâ

  1. .mhpkg.json dosyasını indirin
  2. İsterseniz değişikliklerinizle bir yapay zekâ asistanına verin (dosyada rehber var)
  3. İçe aktarın: MergenHub ya da mobil › Paket içe aktar
