Terfi İstasyonu

AQUA CNT 100+ — Terfi Pompa Kontrolü

Kompakt RTU ile terfi istasyonu: depo doldurma link ayarları, giriş/çıkış basınç ve debi, pil-güneş beslemesi, verim ve maliyet hesapları.

MarkaEnvest
ModelAQUA CNT 100+
Yazılım sürümüAquaCnt V2 — Terfi
Protokol (sürücü)Modbus TCP/IP Ethernet
Paket159 tag · 10 hesaplanan · 10 ekran · 327 KB
Ürün sayfasıenvest.com.tr ↗
↓ Paketi indir (.mhpkg.json) Ekranları gör Nasıl kurulur?

SHA-256 8c28af6ee32194f4… · güncelleme 2026-10-17

Ne yapar?

AQUA CNT 100+ cihazının AquaCnt V2 terfi yazılımı için paket. Terfi pompalarını beslenen deponun seviyesine göre çalıştırır, giriş ve çıkış basıncını, debiyi ve enerjiyi izler.

Paket 159 tag, 3B terfi ekranı, 9 ayar ekranı ve CP110 ile aynı formüllerle çalışan 10 hesaplanan tag (verim, manometrik yükseklik, enerji, maliyet) içerir. Boru ve tarife bilgileri kurulumda sorulur.

Nasıl çalışır?

Çalışma mantığı

Depo doldurma senaryosunda hedef deponun seviyesi link üzerinden alınır; alt seviyede pompa çalışır, üst seviyede durur. PID modunda çıkış basıncı ya da debi sabitlenir.

Verim ve maliyet

Basınç, debi ve güçten pompa verimi; üç zamanlı tarifeye göre m³ başına maliyet hesaplanır.

Kurulunca nasıl görünür?

Aynı paket MergenHub sunucusuna (web arayüzü, her bilgisayardan) ve MergenHub Mobil uygulamasına kurulur. Aşağıdakiler paketin oluşturduğu ekranlar — gerçek uygulamalardan, benzetilmiş saha değerleriyle alındı.

MergenHub · SCADA

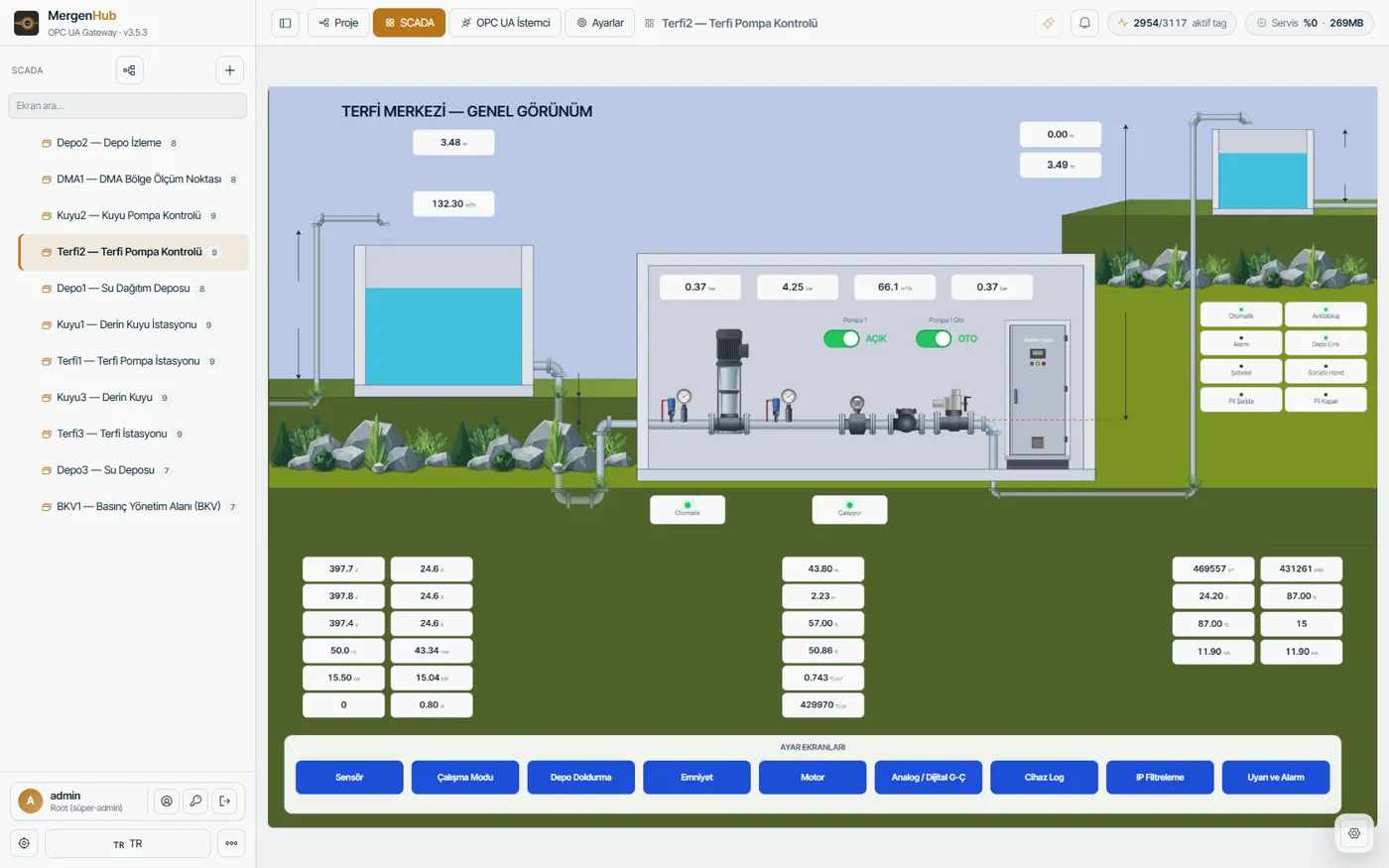

MergenHub ana ekranı: Envest AQUA CNT 100+
Bilgisayarda · MergenHub web arayüzü — 3B çizimli istasyon ekranı, canlı değerler, kumanda ve ayar düğmeleri

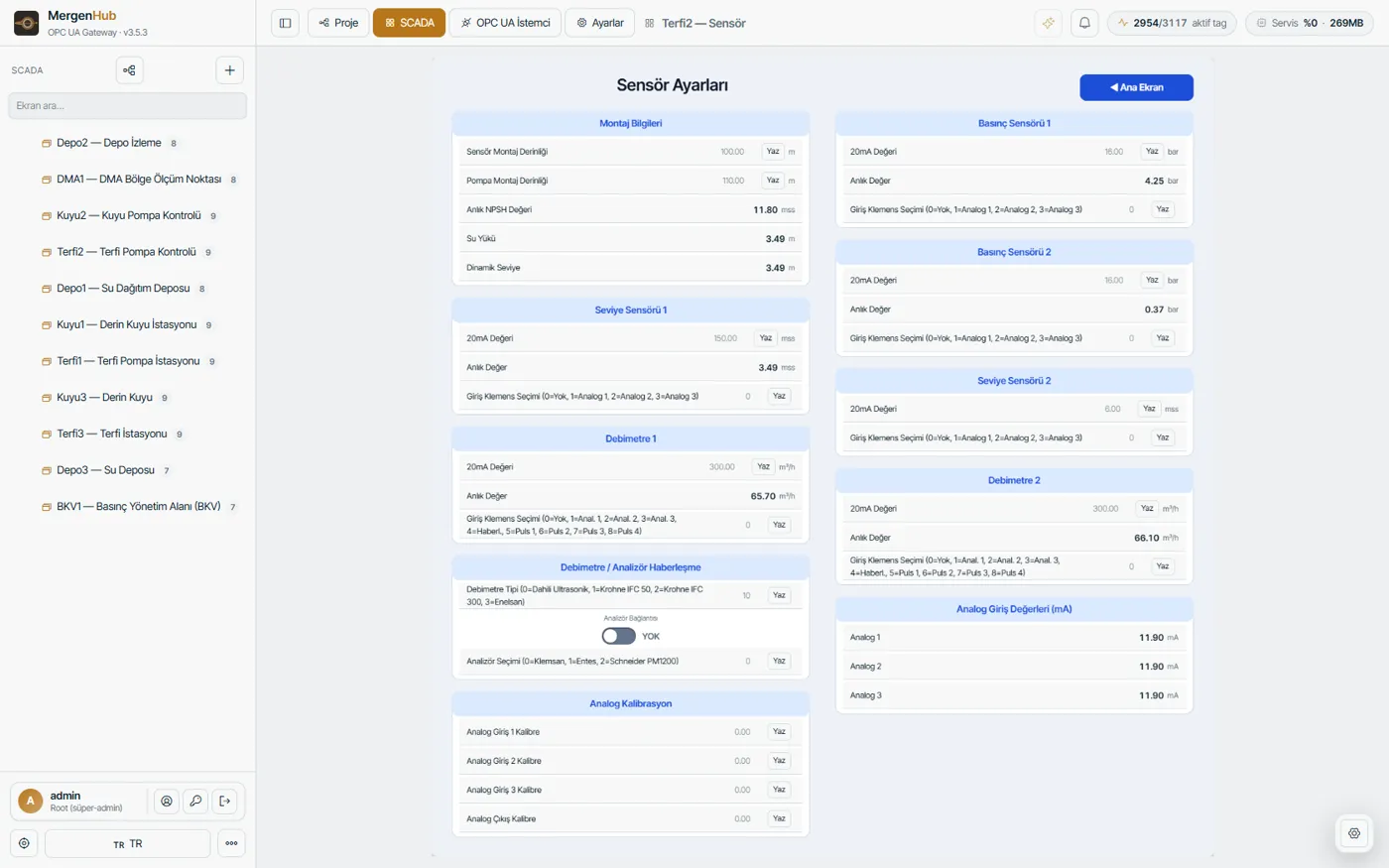

Ayar ekranı: Envest AQUA CNT 100+Ayar ekranı (düğmelerden açılan ekranlardan biri) ↗

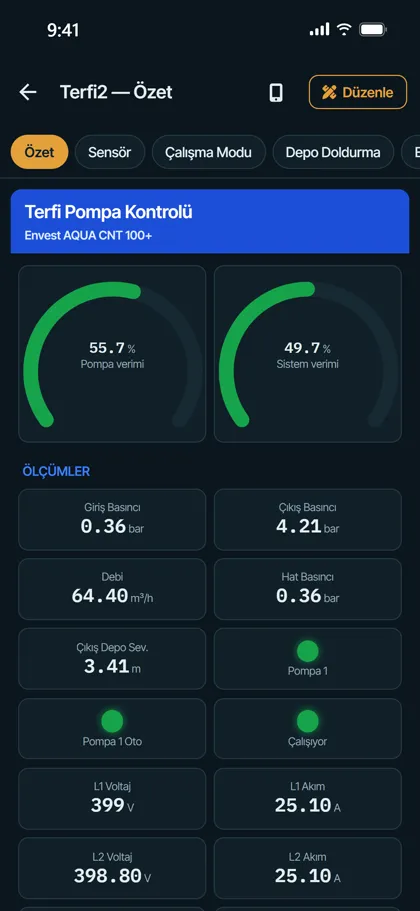

Telefonda özet: Envest AQUA CNT 100+Özet
Telefonda ayar sekmesi: Envest AQUA CNT 100+Ayar sekmesi
Telefonda · MergenHub Mobil — telefona göre tek sütunlu özet ve ayar sekmeleri

Paketin içeriği

159tag (register haritası)
10hesaplanan tag
10ekran
10telefon ekranı
19kurulum sorusu
  • 159 tag (AquaCnt V2 terfi yazılımı)
  • Canlı 3B terfi ekranı ve 9 ayar ekranı
  • Verim, enerji ve maliyet (10 hesaplanan tag)
  • Depo doldurma link ayarları
  • Modbus TCP

Kurulumda sorulanlar

Kanal ve cihaz adının yanında yalnız bunlar sorulur; geri kalan her şey hazır gelir.

AlanVarsayılanAçıklama
IP adresi *—
Bağlantı
Port *502
Unit ID *1
Verim Parametreleri
Boru iç çapı (mm)—Basma/kolon borusunun iç çapı. 0 bırakılırsa sürtünme kaybı hesaplanmaz.
Boru uzunluğu (m)—Kolon/basma borusu toplam uzunluğu. 0 = sürtünme kaybı 0 kabul edilir.
Boru yüzey pürüzü—Hazen-Williams C katsayısına çevrilir. 4 ve altındaki değer doğrudan, büyük değer 1e6 ile bölünerek kullanılır (CP110 ile aynı kural).
Ek sürtünme kalibresi (mss)—Vana/dirsek gibi yerel kayıpların toplamı; doğrudan Hm üzerine eklenir.
Motor verimi (%)90Hidrolik verim hesabında kullanılır. Kaynak ekranın yedek değeri 90.
Sürücü kaybı (%)—İnvertör kaybı; şebekeden çekilen güçten düşülerek P1 gücü bulunur.
Kablo kaybı (%)—Besleme kablosu kaybı; P1 gücünden düşülür.
Elektrik Tarifesi
T1 birim fiyat (TL/kWh)—Gündüz/T1 dilimi kWh fiyatı. Tümü 0 kalırsa maliyet tag'leri 0 üretir.
T1 günlük saat—T1 diliminde günde kaç saat çalışıldığı.
T1 yıllık gün—T1 diliminin yılda kaç gün geçerli olduğu.
T2 birim fiyat (TL/kWh)—Puant/T2 dilimi kWh fiyatı.
T2 günlük saat—
T2 yıllık gün—
T3 birim fiyat (TL/kWh)—Gece/T3 dilimi kWh fiyatı.
T3 günlük saat—
T3 yıllık gün—

Ekranlar

  • Terfi1 — Terfi Pompa Kontrolü1916×1280
  • Terfi1 — Sensörayar ekranı · 1240×1266
  • Terfi1 — Çalışma Moduayar ekranı · 1240×560
  • Terfi1 — Depo Doldurmaayar ekranı · 1240×560
  • Terfi1 — Emniyetayar ekranı · 1240×820
  • Terfi1 — Motorayar ekranı · 1240×560
  • Terfi1 — Analog / Dijital G-Çayar ekranı · 1240×560
  • Terfi1 — Cihaz Logayar ekranı · 1240×560
  • Terfi1 — IP Filtrelemeayar ekranı · 1240×560
  • Terfi1 — Uyarı ve Alarmayar ekranı · 1240×1160

Telefon ekranları (MergenHub Mobil, telefon modu)

  • Terfi1 — Özetözet
  • Terfi1 — Sensörayar sekmesi
  • Terfi1 — Çalışma Moduayar sekmesi
  • Terfi1 — Depo Doldurmaayar sekmesi
  • Terfi1 — Emniyetayar sekmesi
  • Terfi1 — Motorayar sekmesi
  • Terfi1 — Analog / Dijital G-Çayar sekmesi
  • Terfi1 — Cihaz Logayar sekmesi
  • Terfi1 — IP Filtrelemeayar sekmesi
  • Terfi1 — Uyarı ve Alarmayar sekmesi

Ekranlar kurulumdan sonra tamamen düzenlenebilir. MergenHub sunucusuna 3B çizimli ana ekran ve geniş ayar ekranları kurulur; MergenHub Mobil telefon modunda ise özet ekranı ve tek sütunlu ayar sekmeleri kurulur.

Tag listesi

159 tag
AdAdresTipErişimAçıklama
Al_Akim400029.3Booleanoku/yaz
Al_AnalizorHaberlesme400029.6Booleanoku/yaz
Al_Basinc400029.5Booleanoku/yaz
Al_Debi400029.4Booleanoku/yaz
Al_DebimetreHaberlesme400029.7Booleanoku/yaz
Al_GirisVoltajYuksek400029.9Booleanoku/yaz
Al_MotorCalisma400029.0Booleanoku/yaz
Al_MotorTermik400029.1Booleanoku/yaz
Al_Seviye400029.2Booleanoku/yaz
Al_SSR400029.8Booleanoku/yaz
Al_Voltaj400029.10Booleanoku/yaz
AlarmTopluReset400039.0Booleanoku/yaz
AlarmVar400031.3Booleanoku/yaz
An_Guc400009Wordoku/yaz
An_GucFaktoru400008Wordoku/yaz
An_L1Akim400002Wordoku/yaz
An_L1Voltaj400001Wordoku/yaz
An_L2Akim400004Wordoku/yaz
An_L2Voltaj400003Wordoku/yaz
An_L3Akim400006Wordoku/yaz
An_L3Voltaj400005Wordoku/yaz
An_OrtAkim400007Wordoku/yaz
An_SebFrekans400010Wordoku/yaz
AnalogGiris1mA400211Wordoku/yaz
AnalogGiris2mA400212Wordoku/yaz
AnalogGiris3mA400213Wordoku/yaz
AquaRestart400039.4Booleanoku/yaz
BasincSensoru400020Wordoku/yaz
BasincSensoru2400021Wordoku/yaz
BeslemeVoltaj400032Wordoku/yaz
CikisDepoHaberlesme400031.2Booleanoku/yaz
CikisDepoSeviye400034Wordoku/yaz
CikisEnerjiKes400039.5Booleanoku/yaz
Debimetre400018Shortoku/yaz
Debimetre2400019Shortoku/yaz
DebimetreTipsecim400092Wordoku/yaz
Depo2Seviye400023Wordoku/yaz
DepoSeviye400022Wordoku/yaz
DijitalCikislarWord400038Wordoku/yaz
DijitalGirislerWord400017Wordoku/yaz
DinamikSeviye400035Shortoku/yaz
EnerjiBilgi400031.0Booleanoku/yaz
GsmCekimGucu400209Wordoku/yaz
-Link1DepoHaberlesme400039.3Booleanoku/yaz
LogBlokSayisi400096DWordoku/yaz
LogFlashHafizaTemizle400039.2Booleanoku/yaz
LogSayfaGoster400099Wordoku/yaz
LogSayfaSayisi400098Wordoku/yaz
LongranMenu59400214Wordoku/yaz
LongranMenu60400215Wordoku/yaz
MotorAntiblokajdaCalisiyor400031.8Booleanoku/yaz
NPSHSeviye400037Wordoku/yaz
PilSarjOluyor400031.1Booleanoku/yaz
PilSeviye400024Wordoku/yaz
PilSicaklik400033Shortoku/yaz
PilSicaklikDusuk400031.6Booleanoku/yaz
PilSicaklikYuksek400031.7Booleanoku/yaz
Pompa1OtoWr400040.0Booleanoku/yaz
Pompa1StartStopDurumu400031.5Booleanoku/yaz
Pompa1StartStopWr400039.1Booleanoku/yaz
RTCUnixTime400025DWordoku/yaz
SenaryoTakip400210Wordoku/yaz
SistemOtomatikte400031.4Booleanoku/yaz
StatikSeviye400036Shortoku/yaz
SuSeviye400035Shortoku/yaz
T_ElektrikReakInduSayac400015DWordoku/yaz
T_ElektrikSayac400013DWordoku/yaz
T_SuSayac400011Floatoku/yaz
Uyari_ADC1Ulasilamiyor400027.5Booleanoku/yaz
Uyari_ADC2Ulasilamiyor400027.6Booleanoku/yaz
Uyari_ADC3Ulasilamiyor400027.7Booleanoku/yaz
Uyari_AnalizorHaberlesme400027.0Booleanoku/yaz
Uyari_DebiHaberlesme400027.1Booleanoku/yaz
Uyari_FlashHafizaUlasilamiyor400027.4Booleanoku/yaz
Uyari_LcdBagliDegil400027.3Booleanoku/yaz
Uyari_LogBirTurDondu400027.2Booleanoku/yaz
Uyari_PilKapali400027.9Booleanoku/yaz
Uyari_SurucuHandModda400027.8Booleanoku/yaz
WordAlarm1400029Wordoku/yaz
WordAlarm2400030Wordoku/yaz
WordControl1400039Wordoku/yaz
WordStatus1400031Wordoku/yaz
WordUyari1400027Wordoku/yaz
WordUyari2400028Wordoku/yaz
XC_AnalogCikis400041Wordoku/yaz
XC_AntiBlokajAktif400040.6Booleanoku/yaz
XC_BasincPiSet400068Wordoku/yaz
XC_CalismaModu400044Wordoku/yaz
XC_WordControl2400040Wordoku/yaz
XD_CikisDepoScadaLinkAktif400040.1Booleanoku/yaz
XD_HedefDepoIPOktet1400054Wordoku/yaz
XD_HedefDepoIPOktet2400055Wordoku/yaz
XD_HedefDepoIPOktet3400056Wordoku/yaz
XD_HedefDepoIPOktet4400057Wordoku/yaz
XD_HedefDepoModbusAdres400058Wordoku/yaz
XD_HedefDepoModbusId400059Wordoku/yaz
XD_HedefDepoModbusPort400060Wordoku/yaz
XD_HedefMaksimumSuSeviye400062Wordoku/yaz
XD_HedefMinimumSuSeviye400061Wordoku/yaz
XD_MaxSuBasinc400064Wordoku/yaz
XD_MinSuBasinc400063Wordoku/yaz
XE_AcilDurumSenaryoAktif400040.2Booleanoku/yaz
XE_AcilSenaryoBeklemeSuresi400066Wordoku/yaz
XE_AcilSenaryoCalismaSuresi400067Wordoku/yaz
XE_AkimAlt400071Wordoku/yaz
XE_AkimUst400072Wordoku/yaz
XE_AkimZaman400047Wordoku/yaz
XE_AnalizorBagli400040.4Booleanoku/yaz
XE_AnalizorSecim400093Wordoku/yaz
XE_Basinc2yeGoreCalis400040.5Booleanoku/yaz
XE_BasincAlt400073Wordoku/yaz
XE_BasincUst400074Wordoku/yaz
XE_BasincZaman400049Wordoku/yaz
XE_DebiAlt400075Wordoku/yaz
XE_DebiUst400076Wordoku/yaz
XE_DebiZaman400050Wordoku/yaz
XE_DusukGucModu400040.3Booleanoku/yaz
XE_SeviyeAlt400069Wordoku/yaz
XE_SeviyeUst400070Wordoku/yaz
XE_SuSeviyeZaman400046Wordoku/yaz
XE_VoltajAlt400052Wordoku/yaz
XE_VoltajUst400053Wordoku/yaz
XE_VoltajZaman400048Wordoku/yaz
XI_IzinIP1Oktet1400201Wordoku/yaz
XI_IzinIP1Oktet2400202Wordoku/yaz
XI_IzinIP1Oktet3400203Wordoku/yaz
XI_IzinIP1Oktet4400204Wordoku/yaz
XI_IzinIP2Oktet1400205Wordoku/yaz
XI_IzinIP2Oktet2400206Wordoku/yaz
XI_IzinIP2Oktet3400207Wordoku/yaz
XI_IzinIP2Oktet4400208Wordoku/yaz
XINV_HardMaxLimit400065Wordoku/yaz
XL_LogAlmaPeryoduDk400095Wordoku/yaz
XM_MotorCalismaBilgiGirisSecim400090Wordoku/yaz
XM_MotorCalismaRoleCikisSecim400045Wordoku/yaz
XM_MotorTermikGirisSecim400089Wordoku/yaz
XM_SSRGirisSecim400094Wordoku/yaz
XS_Basinc2GirisSecim400086Wordoku/yaz
XS_BasincGirisSecim400085Wordoku/yaz
XS_BasincSensoru2Max400080Wordoku/yaz
XS_BasincSensoruMax400079Wordoku/yaz
XS_Debimetre2GirisSecim400084Wordoku/yaz
XS_Debimetre2Max400078Wordoku/yaz
XS_DebimetreGirisSecim400083Wordoku/yaz
XS_DebimetreMax400077Wordoku/yaz
XS_MontajDerinlik400043Wordoku/yaz
XS_MontajSev400042Wordoku/yaz
XS_PulseDebiMiktar400091Wordoku/yaz
XS_Seviye2GirisSecim400088Wordoku/yaz
XS_Seviye2Max400082Wordoku/yaz
XS_SeviyeGirisSecim400087Wordoku/yaz
XS_SeviyeMax400081Wordoku/yaz
XZ_BasincPiSn400051Wordoku/yaz
XG_GunesPanelBit400040.7Booleanoku/yaz
GirisBasincSensoru400021Wordoku/yaz
XA_AOUT_Kalibre400223Wordoku/yaz
XA_AIN1_Kalibre400224Wordoku/yaz
XA_AIN2_Kalibre400225Wordoku/yaz
XA_AIN3_Kalibre400226Wordoku/yaz

Nasıl kurulur?

MergenHub sunucusu

  1. Web arayüzü › Cihaz Kütüphanesi
  2. Bu cihazı bulun, işaretleyin, Kur
  3. IP ve istasyon adını girin

MergenHub Mobil

  1. Cihaz ekle › Cihaz kütüphanesi
  2. Sunucu modunda da telefon modunda da çalışır
  3. Kurulum sorularını yanıtlayın

Dosya + yapay zekâ

  1. .mhpkg.json dosyasını indirin
  2. İsterseniz değişikliklerinizle bir yapay zekâ asistanına verin (dosyada rehber var)
  3. İçe aktarın: MergenHub ya da mobil › Paket içe aktar
